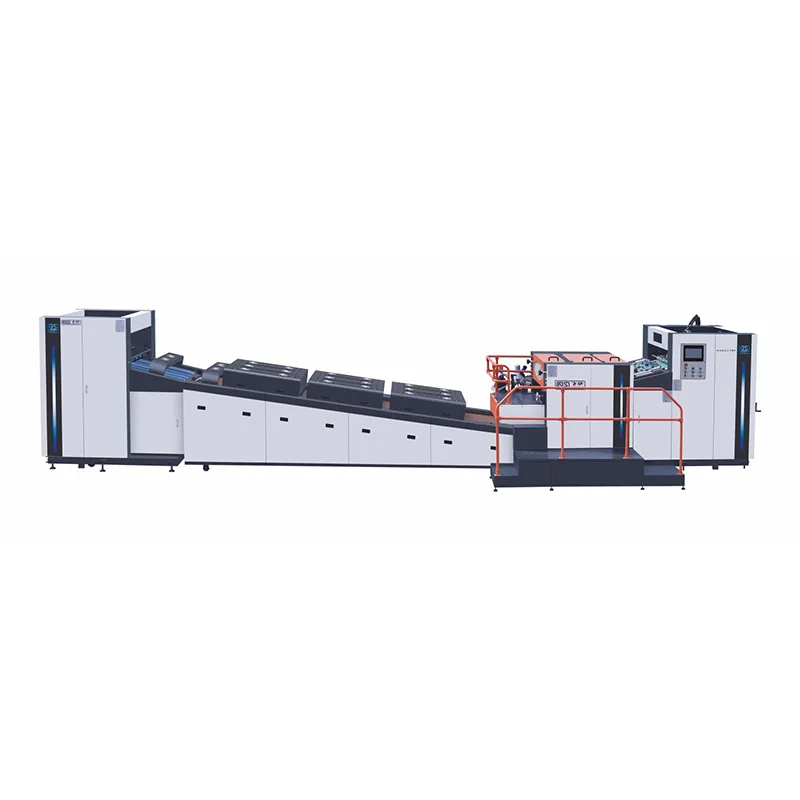

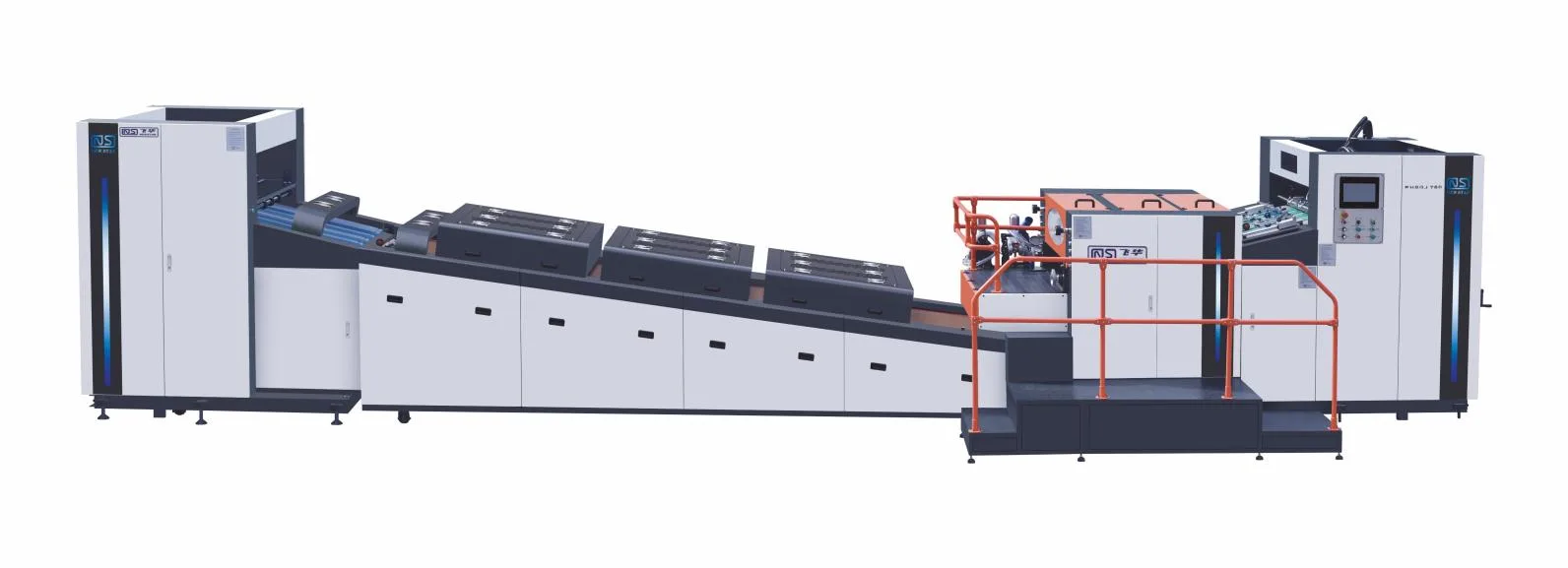

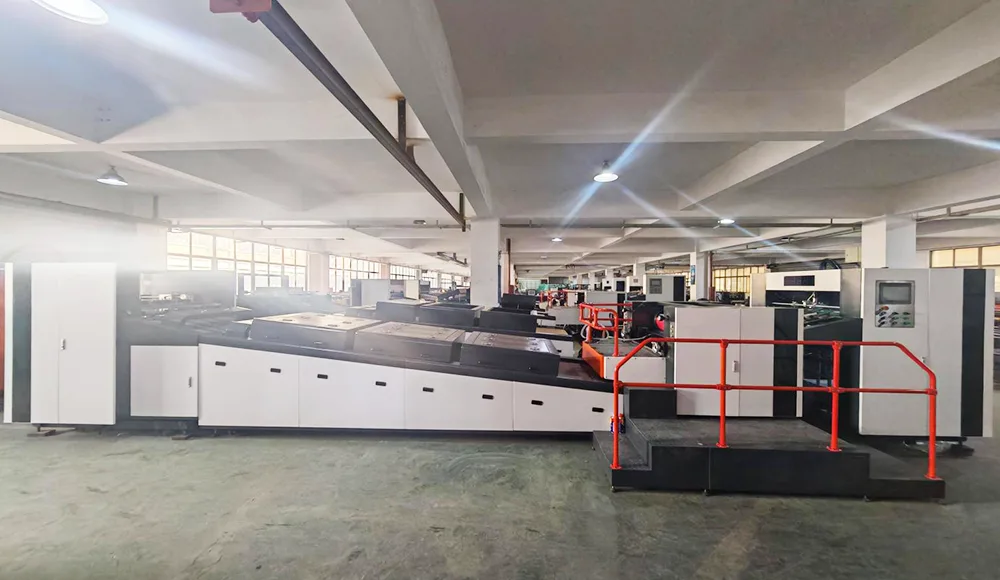

FHSGJ-760 全自動高速フルスポットニス機

適用範囲

TNEW STAR FHSGJ-760 当社が発売した全自動高速フル/スポットニス機で、防水性、防塵性、表面美化などの印刷特性を向上させることができます。ポスター、書籍、パンフレット、カラーボックス、カラーボックスのパッケージなどに適しています。ニス加工プロセス！

技術的パラメータ

詳細構成

(1) 標準的な機械構造

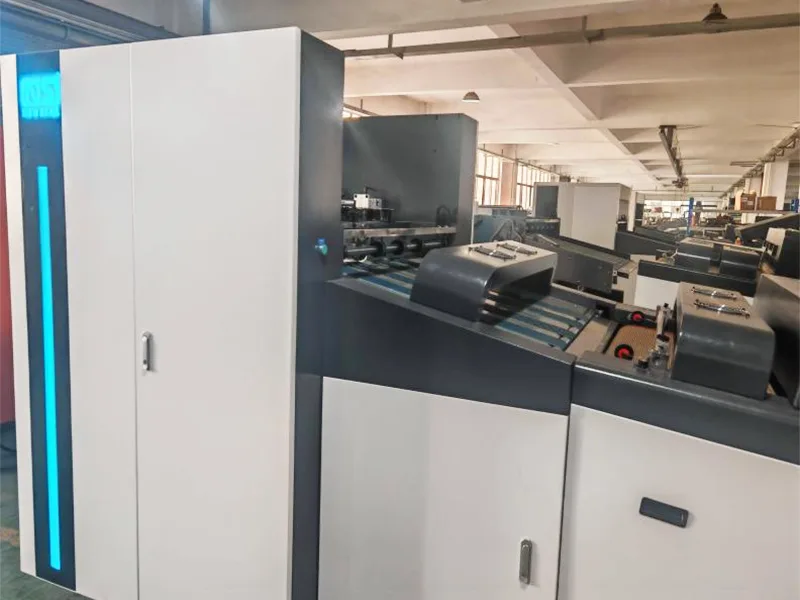

1. 自動フィーダー

2. コーティングユニット（UVオイル/水性艶出しオイル）

3. 乾燥コンベアシステム（UV乾燥機/IR乾燥機）

4. 自動スタッカー

5.自動制御システム

(2) 機械構成と技術仕様

1. 自動給紙装置

●高速かつスムーズな紙送りを実現する高信頼性を採用しています。

- 高感度の電気機械式二重張力検出器と異物バッフルが装備されており、異常が発生した場合は機械が直ちに停止します。

・正確で信頼性の高いフロントゲージとサイドゲージ。

2. コーティングホスト

- 最大6000-9000枚/時間のコーティング速度。

・大口径インプリントドラム、ダイナミックバランスによるドラムを採用し、油膜を平らに塗布します。二軸オイル移送、スクレーパー、簡単で確実なオイル管理。

- コーティングドラムは、シンプルで耐久性のあるネジ固定クランプ装置を採用しています。

- ローラー前後のオイル移送構造、簡単な変換、柔軟な厚さ調整。

FHSGJ-760 1050 には、オプションのセラミック アニロックス ローラーとドクター ブレードが付属しています。

3. UV乾燥装置(UVドライヤー+IRドライヤー)オプションのUV LEDランプにより大幅アップグレード

●UV乾燥装置はUV水銀灯3灯を採用しており、UVワニスを素早く固化させることができます。

・フル/ハーフライト変換機能を搭載しています。

- 自動温度制御と電子異常ジャンプを内蔵しています。

- 水ベースの IR 乾燥装置。水ベースのワニスを乾燥できます。

-LEDランプは低温硬化プロセスを使用して紙の品質を確保し、ワニスをより速く冷却できるようにして、より高品質の体験を提供します。

4. 自動用紙スタッカ

- 用紙スタッカーには自動用紙積載台が装備されています。

- 光電空気圧両面紙レベラーと強力な紙を平らでゆっくりと;厚紙の慣性の解放を防ぐ中間装置。スムーズできれいな用紙受け取りを保証する中程度のレンジ。

・冷却ファンとオプションの冷却空調装置を装備しています。

・異常状態をスタッフに素早く知らせる異常状態表示灯と安全検知システム。

5. 自動制御

- モーターは周波数変換速度調整を使用しており、安全で信頼性があります。

- 機械全体は PLC プログラマブル制御を使用しており、操作が簡単で、メンテナンスが簡単です。

- ケーブルのすべての部分は高速コネクタで接続されており、取り付けが簡単です。

【1】自動フィーダー（シャフトドライブモーター無し）

【2】コーティングシステム（UVオイル/水性艶出しオイル）

【3】IR乾燥コンベア（UV乾燥機＋IR乾燥機）

(1) FHSGJ-760 全自動高速フル/スポットワニス装置構成一覧

(2)

(3) FHSGJ-760 全自動高速フル/スポットワニスマシン 予備品

パラメータは予告なく変更される場合があり、実際の製品が優先されます。

全自動高速フル/スポットワニスマシン

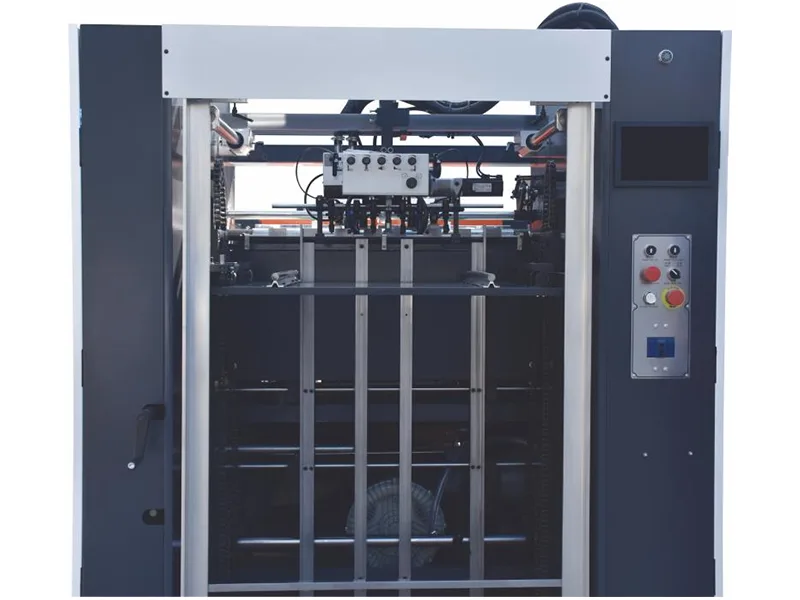

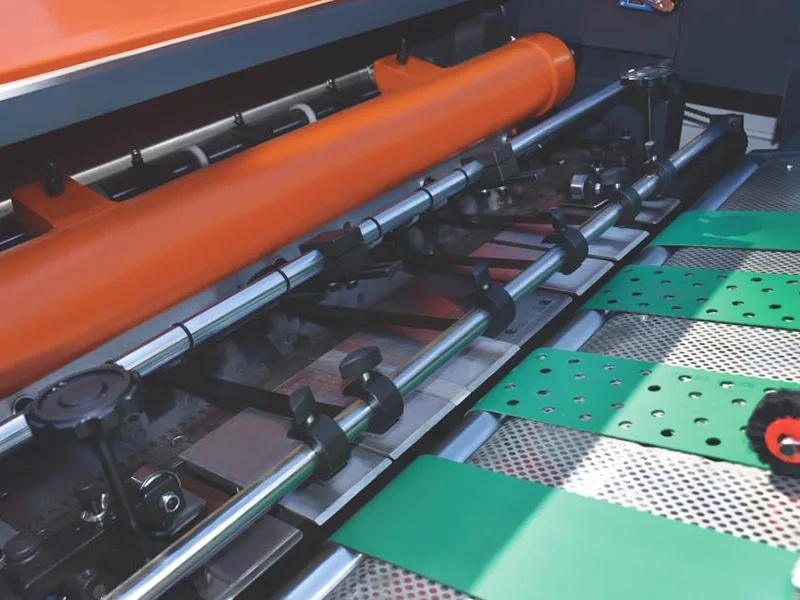

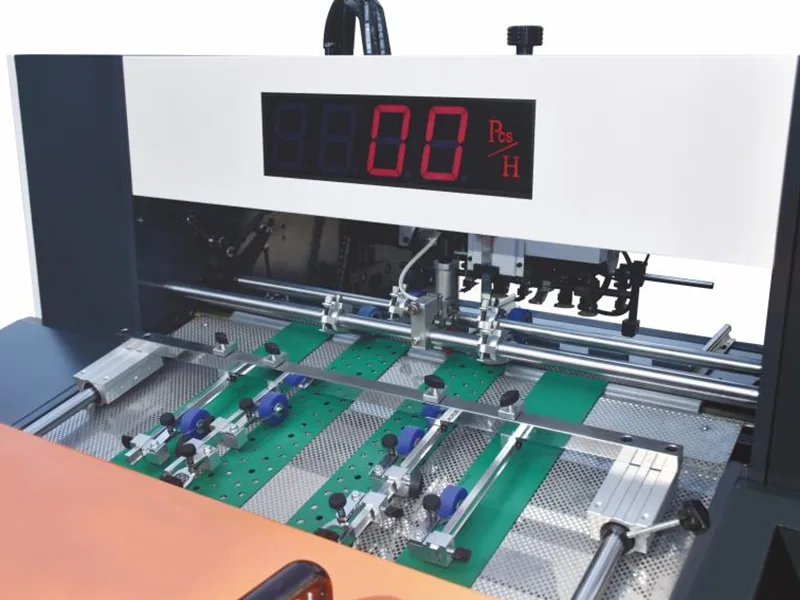

(1) 自動送り

1.高速オフセット印刷機（9000枚/時）を採用し、高速かつ安定した稼働を実現

2.紙光電制御、自動昇降

3.二重保護フィーダー昇降安全

4.最新の用紙スタッカー設計を採用し、トレイ全体を押し込むことができ、手動で用紙を仕分けることなく、印刷後に直接トレイを押し込むことができます。プリスタッカーも使用可能です。二者択一。紙の時間を大幅に節約し、オペレーターの労働力を軽減します。

5.デュアルシート検出器

6.オイルフリー真空ポンプ

7.用紙の位置がずれた場合に、印刷板を分解せずに前面ガイドと側面ガイドを使用して用紙のニス位置を調整できる機能を追加しました。

8.フィーダーに新たな監視画面を追加し、移動することなく用紙回収ステーションでの用紙回収状況を確認できるようになりました。

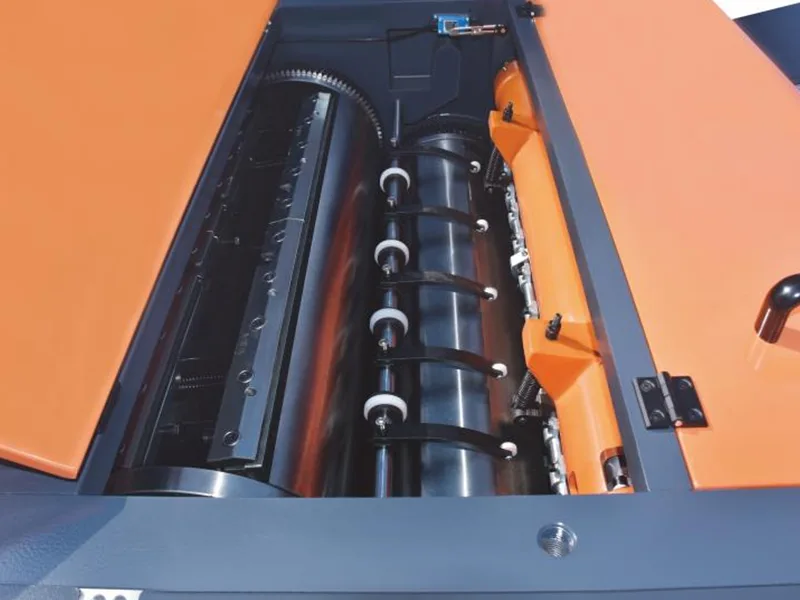

(2) 塗装部

2 コーティングホスト

1. ブランケットコーティング: 細かく均一。

2. 歯付き紙送り: 紙ロールなし、スムーズな高速紙送り。

3. 輸入材料計量ローラー、正転と逆転の両方で調整可能な油の厚さ。

4. 本体の壁パネル: 一体型 HT200 鋳造、厚さ 80 mm。

5.強化されたHT200鋳造ベース、安定した高速動作、耐久性のあるベアリング。

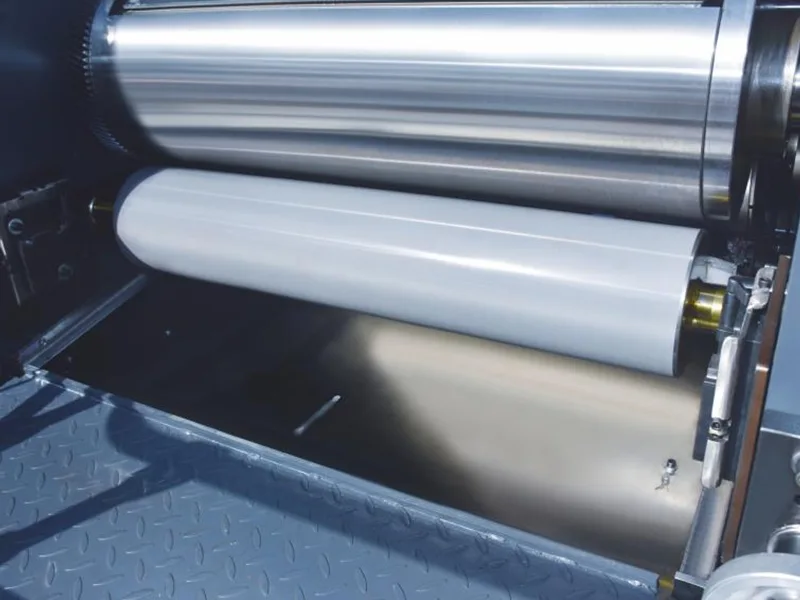

6. 均一なオイルコーティングを実現するためにダイナミックバランスをとった大径のインプレッションローラー。

7. シートの欠落と位置ずれを検出して、位置合わせの精度を確保します。

8. クイッククランププレート。

9. 掃除が簡単なデュアルオイルポンプ設計。

10. オイルパンとドクターブレードはテフロン加工でこびりつきません。

- 最大6000-9000枚/時間のコーティング速度。

・大口径インプリントドラム、ダイナミックバランスによるドラムを採用し、油膜を平らに塗布します。二軸オイル移送、スクレーパー、簡単で確実なオイル管理。

- コーティングドラムは、シンプルで耐久性のあるネジ固定クランプ装置を採用しています。

- ローラー前後のオイル移送構造、簡単な変換、柔軟な厚さ調整。

- オプションのセラミックアニロックスローラーとキャビティスクレーパーまたは通常のスクレーパー。

新機能: お客様がプリント基板を簡単に変更できるように、この機能をアップグレードしてワンステップでフィットできるようにしました。

FHSGJ-760 1050 には、オプションのセラミック アニロックス ローラーとドクター ブレードが付属しています。

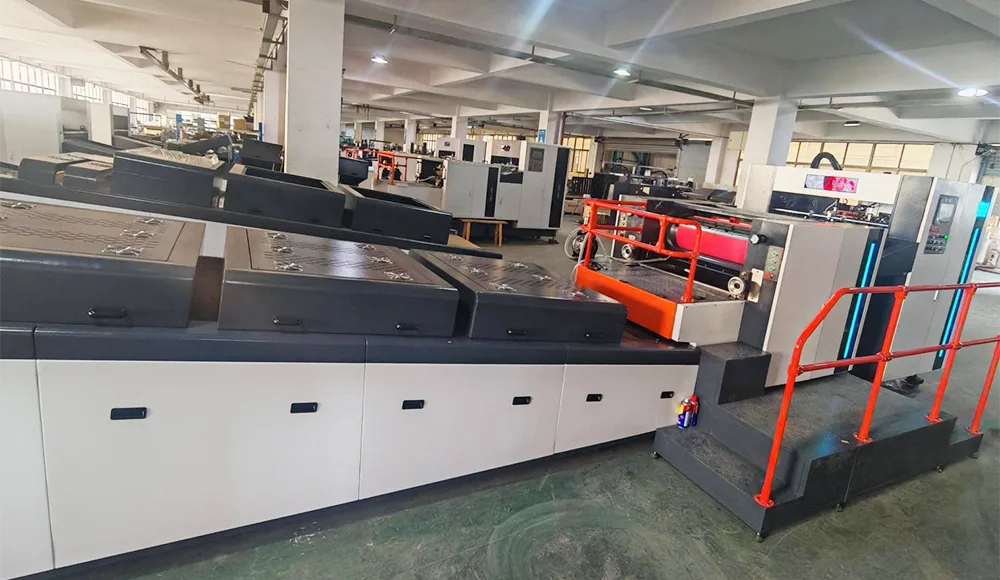

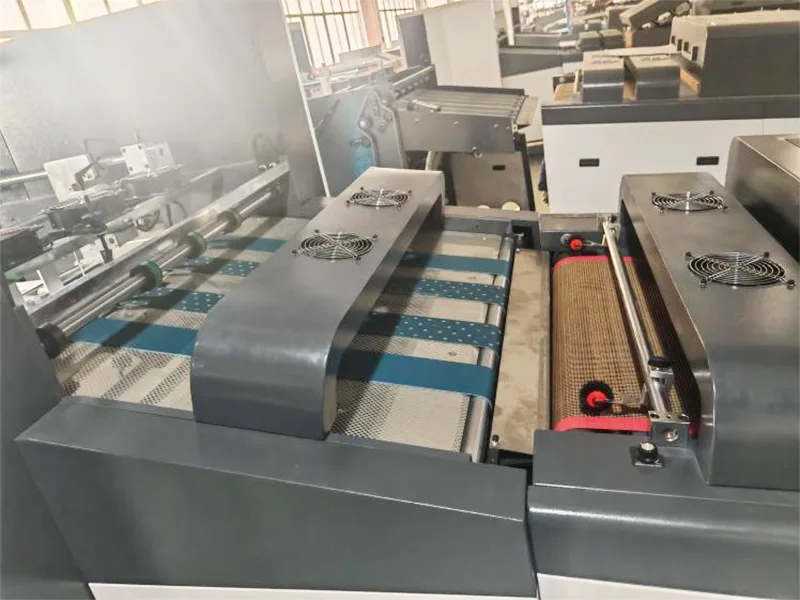

(3) IR乾燥・UV硬化システム

3. UV乾燥装置(UVドライヤー+IRドライヤー)オプションのUV LEDランプにより大幅アップグレード

●UV乾燥装置はUV水銀灯3灯を採用しており、UVワニスを素早く固化させることができます。

・フル/ハーフライト変換機能を搭載しています。

- 自動温度制御と電子異常ジャンプを内蔵しています。

- 水ベースの IR 乾燥装置。水ベースのワニスを乾燥できます。

- オーブンには温度センサーが装備されており、紙の浮きやランプの引火を防ぐためにランプシェードの下に安全ワイヤーが取り付けられています。

●オーブンは自動昇降機能を備え、耐火性があり、ランプ交換も簡単です。

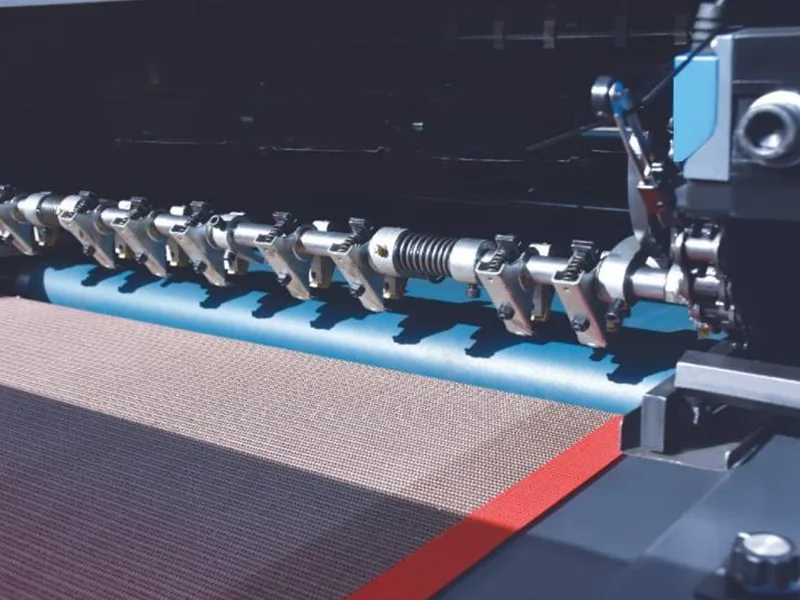

●自動偏差修正装置付テフロン製コンベヤベルトです。

・全工程吸引給紙・排気換気。

- ファン冷却と紙飛ばし装置。

- LED ランプは低温硬化プロセスを使用して紙の品質を確保し、ワニスをより速く冷やすことができるため、より高品質の体験を提供します。

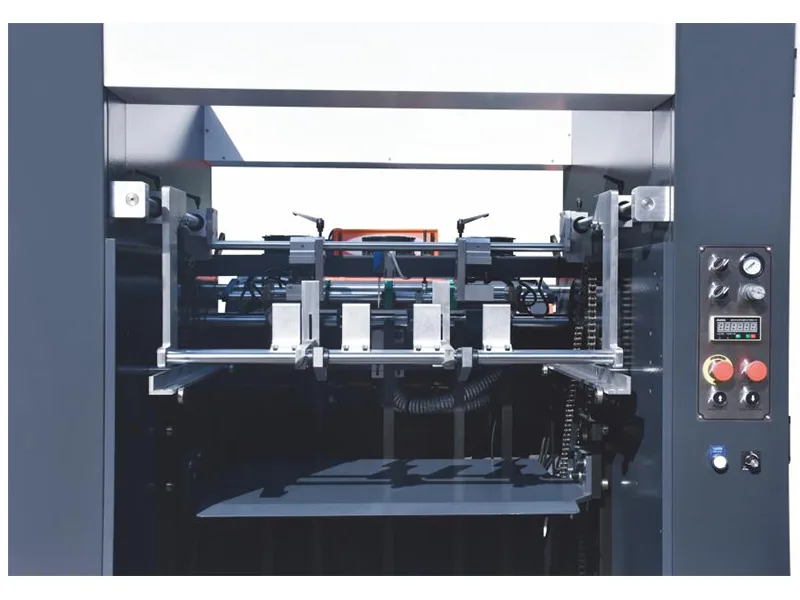

(4) 自動配信システム

5. 自動制御

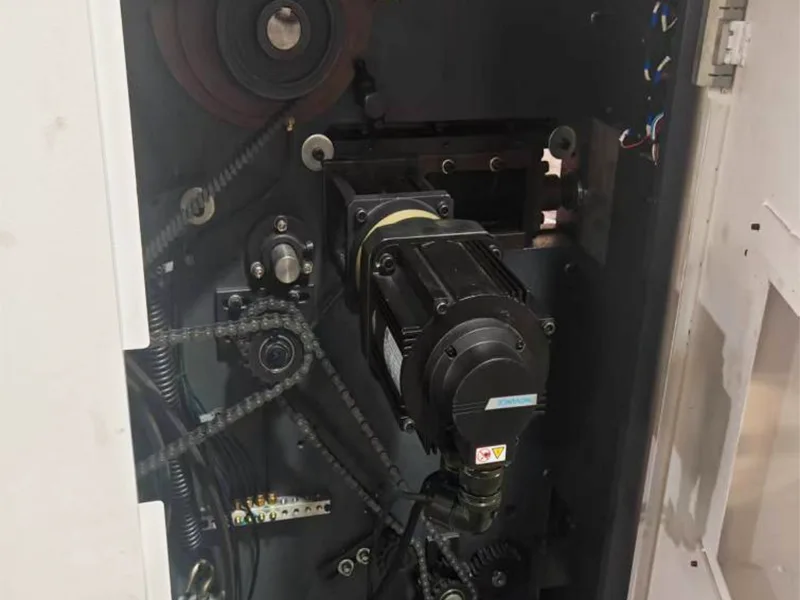

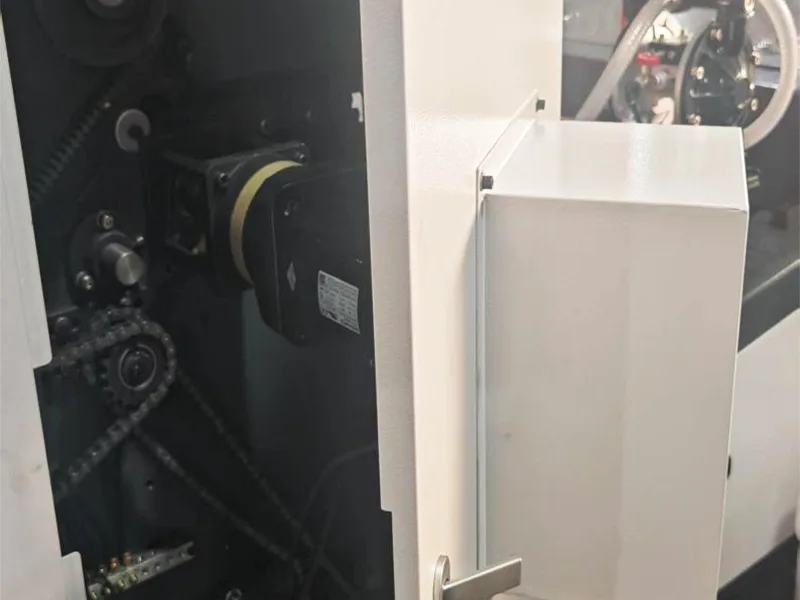

- モーターは周波数変換速度調整を使用しており、安全で信頼性があります。

- 機械全体は PLC プログラマブル制御を使用しており、操作が簡単で、メンテナンスが簡単です。

- ケーブルのすべての部分は高速コネクタで接続されており、取り付けが簡単です。

1.紙光電制御、自動昇降

2.二重保護フィーダー昇降安全

3.空気圧紙フラップ機能を搭載し、紙を叩く回数と時間を設定してきれいさを確保できます。

4.乱紙自動降下機能

5.紙詰まり検出システムを採用し、インテリジェントな減速を実現します。
